1 相關釋義
1.1 戶外自助終端
直接應用于戶外氣候環境條件下，以“24小時自助服務”為系統設計理念，可以緩解傳統營業廳人流量過大的問題，彌補原來營業時間上的不足，避免顧客在營業廳辦理業務的煩惱。內部可集成通信電源、終端模塊、溫控、監控、防雷接地等系統功能，各集成模塊若發生故障可單獨更換，防水柜體為內部各集成模塊提供機械和環境保護。
1.2 機柜材料
制作防水機柜所用的暴露在機柜外部空氣中的板材，由金屬面板材、玻璃、防水膠條、防塵網、密封膠樣等絕緣阻緣材質構成。
1.3 散熱方式

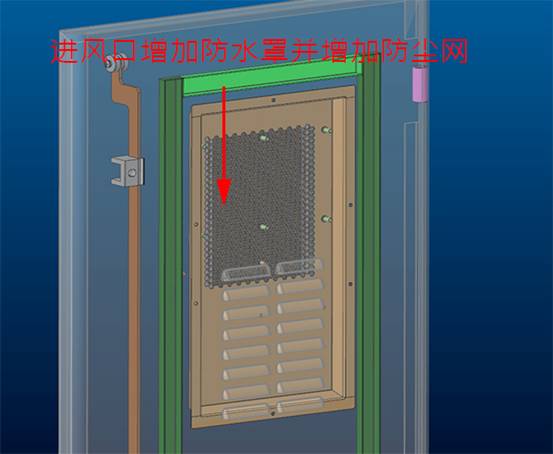

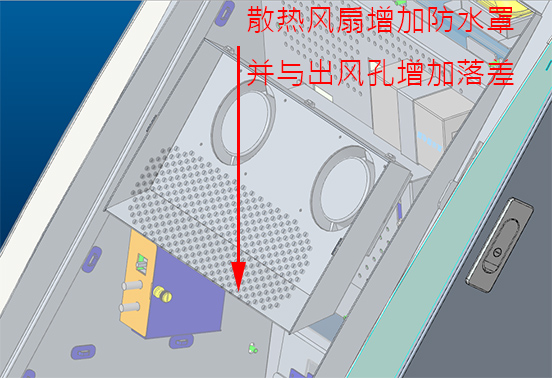

1.31風扇散熱：加快機柜內部空氣的流動，負壓法（抽風）和正壓法（送風），加強對流，達到降溫效果。采用迷宮結構和防塵網達到防塵防水的目的。
1.32熱交換器：將熱流體的部分熱量傳遞給冷流體的設備，也就是將外部的冷空氣送入到機柜內部，然后又將內部的熱空氣送出，這樣循環，中和內外空氣，達到降溫的目的。
1.33空調散熱:集成空調可進行階梯狀冷卻，即柜內熱空氣先流經熱交換器，降溫后再經過蒸發器進一步冷卻到所需溫度，充分利用了柜外冷源。由于空調或熱交換器系統相對獨立，某一系統出現問題時，另一系統立即投入使用。
在散熱設計上，外部：優先考慮高反射率的顏色與涂料，減少柜體吸收熱量；內部：采取熱源隔離法，將熱量高的元器件單獨隔離、局部加強散熱方式處理，可以避免機柜整體共熱。
1.4 防霉、除濕措施
1.41除濕機：由風扇將潮濕空氣抽入機內，通過熱交換器，此時空氣中的水份冷凝成水珠， 變成干燥的空氣排出外，如此循環使柜內濕度降低。
1.42空調抽濕：利用空調的低溫冷凝作用，使柜內空氣中的水蒸氣產生遇冷液化成水的現象，將冷凝水經出水管而排出柜外。
1.43加熱除濕：安裝溫濕度控制裝置。溫濕度控制器會根據配電柜內部的濕度，進行檢測，當檢測濕度過大時，啟動加熱回路，讓加熱板工作，以防止凝露。
1.5防水、防塵等級（IPXX）
防塵等級（第一個X表示）
0：無防護 無特殊的防護
1：防止大于50mm之物體侵入 防止人體因不慎碰到燈具內部零件，防止直徑大于50mm之物體侵入
2：防止大于12mm之物體侵入 防止手指碰到燈具內部零件
3：防止大于2.5mm之物全侵入 防止直徑大于2.5mm的工具，電線或物體侵入
4：防止大于1.0mm之物體侵入 防止直徑大于1.0的蚊蠅、昆蟲或物體侵入
5：防塵 無法完全防止灰塵侵入，但侵入灰塵量不會影響燈具正常運作
6：防塵 完全防止灰塵侵入
防水等級（第二個X表示）
0：沒有保護
1：水滴滴入到外殼無影響
2：當外殼傾斜到 15 度時，水滴滴入到外殼無影響
3：水或雨水從 60 度角落到外殼上無影響
4：液體由任何方向潑到外殼沒有傷害影響
5：用水沖洗無任何傷害
6：可用于船艙內的環境
7：可于短時間內耐浸水（ 1m ）
8：于一定壓力下長時間浸水
例如：IP65表示產品可以完全防止粉塵侵入及可用水沖洗無任何影響。
2 技術要求
2.1 環境條件
戶外自助終端應具備承受各種氣候環境的能力。包括：雨、雪、冰雹、風、冰、鹽霧、沙塵暴、雷電及不同等級的太陽輻射等。
2.11 溫度
工作溫度范圍：-40℃～+60℃。
2.12 相對溫度
<95%。
2.13 大氣壓力
62kpa~101kpa(海拔0m~5000m)
2.14 太陽輻射強度
11203 (1±10%) W/m2
滿足上述條件情況下，使用壽命不小于20年
2.2外觀與表面處理
2.21 涂層外觀
噴涂后的涂層表面應連續、均勻，無結瘤、縮孔、起泡、針孔、開裂、剝落、粉化、顆粒、流掛、露底、夾雜臟物等缺陷
2.22 涂層附著力
戶外自助終端表面的涂層經附著力試驗后，滿足《色漆和清漆漆膜的劃格試驗》（GB/T9286-1998）等組1測試：百格交叉處有少許涂層脫落不明顯大于5%
2.23 涂層耐溶劑
戶外自助終端表面的涂層耐溶劑試驗后，目測表面不應出現失光、明顯掉色和出現被擦拭的跡象。
2.3 結構要求
2.31 戶外自助終端機柜材料
柜體采用厚度不小于1.5mm鋼板，底座采用厚度不小于2m的鋼板；柜體內部塑料件均采用阻燃材料，塑料的阻燃性能符合FB2408中規定的FV-0級要求。
柜體集成空調、風扇、熱交換溫控等設備，保證柜體內設備正常工作溫度。
2.32 連接和緊固
設備必須使用具有防松裝置的螺紋連接作為結構和承載連接，連接處要牢固，無漏接、虛連現象，鉚釘或鉚固螺母應排列整齊，無歪頭、裂頭及松動，鉚接面無下凹、變形或破損。
2.33 過線區
戶外自助終端機柜過線區應預留足夠的過線容量，以滿足接線操作要求；電源線、信號線和光纜應有獨立的進線孔，避免相互干擾；線纜引入孔處進行密封，防止和動物進入戶外自助終端；
3 安全要求
3.2 一般要求
戶外自助終端必須避免在裝配、安裝、使用和維護過程中可能造成的人身安全隱患，如鋒邊、毛刺等。箱門把手等外露和操作的部位，不應存在小于R2的銳角。
周圍環境溫度為55度，戶外自助終端表面金屬材料表面不應超過70度。
3.2 防浸泡保護
電子部件模塊安裝高度與機器底部不小于30CM，防止機器被水浸泡導致電子部件模塊被水浸泡損壞。
3.3 接地保護
戶外自助終端應設置接地保護，各部件應與柜體接地連接。目的：當設備絕緣體被擊穿時，電流可迅速通過重復接地線流入大地。起到保護人和設備的安全，避免事故擴大化。同時可將柜體上的靜電導入大地，防止對人體產生危害。
4 選擇安裝位置
戶外自助終端盡量避免陽光直射顯示屏，一方面會導致無法看清顯示類容。另一方面直射會加快顯示器的老化，縮短使用壽命。
選擇在有樹蔭或者有房屋遮擋的地方，這樣可以避免陽光直射，同時可減少戶外自助終端的柜內的溫度，同時還要保證具有良好的通風效果，能夠使設備工作時產生的大量熱量及時的排出。
